AN-100型固定式大氣負（氧）離子監測儀

一、產品簡介

AN-100型大氣負(氧)離子監測儀是重慶唐天科技有限責任公司完全自主研發的一套高精度大氣負（氧）離子監測儀，符合國際通行技術規范，各項技術指標均達到國際先進水平。產品采用了獨特的采集筒電容器和純進口信號處理單元，離子電荷轉化效率高，電荷采集穩定，具有抗干擾能力。

AN-100型大氣負(氧)離子監測儀能長期、自動、連續、全天候監測大氣負離子濃度變化，適應環境、氣象監測的業務需求。具有高精度和高穩定性要求，具備高可靠性、高準確性、易維護等特點。 全自動精確測量，具有全自動在線監測、測量精度高、適應惡劣環境等特點。能在高溫、低溫、高濕環境下正常運行。具備戶外防風、結露、防靜電、防電磁干擾和防雷保護功能。 采用模塊化結構設計，便于擴展、更換部件及維護維修。具備觀測要素、通信方式擴展的功能。市電、內置電池和太陽能供電設計。整體結構和電氣性能符合安全標準。具備設備運行狀態監控及報警功能等。

二、工作原理

采用“電容式吸入法”原理進行負離子檢測，測量空氣中的負離子濃度值。在離子傳感器（或稱采集桶、采集筒）的極化板（或稱偏壓板）上加載定量的極化電壓，再讓被測空氣按設定速度勻速通過傳感器。空氣中特定的小粒徑負離子在電場的作用下發生偏轉，被采集板所捕獲。采集到的負離子負電荷量經過采集器的處理，即可計算出負離子的電荷濃度值。

三、設計規范

《空氣離子測量儀通用規范》（GB/T 18809-2002）

《空氣負離子濃度觀測技術規范》（LY/T 2586-2016）
《空氣負離子濃度等級》（QX/T380-2017）
《空氣負離子觀測規范 電容式吸入法》（QX/T419-2018）

四、優勢特點

采用多量程自動切換技術，可根據現場環境自動切換測量量程，保證測量精度

自主設計的防潮結構設計，可長期高濕度環境中測量

內置先進的放大電路及濾波技術，可高靈敏、穩定、準確地探測負離子數量

內置除濕裝置，系統根據溫、濕度情況自動進行除濕，有效防止結霜結露，并可在低溫環境長期測量

先進的自動工作模式，無需人工處理，上電即自動工作，數據自動保存

本機結構設計合理，可保證在環境惡劣情況下正常工作

能全天候、全地域自動正常運行

能在高溫、低溫、高濕環境下正常運行

具備防外界風、結露保護等豐富的保護功能

采用模塊化結構設計，便于擴展、更換部件及維護維修

具備觀測要素、通信方式擴展的功能

整體構件和電氣性能都備防雷和安全要求

五、技術參數

測量功能：負離子，環境溫度，環境濕度

測量方法：電容式吸入法（同軸二重圓筒式）

測量范圍：負離子：量程一：0～9.99×103個/cm³,量程二：0～9.99×104個/cm³,量程三：0～9.99×105個/cm³；溫度：-40～80℃；濕度：0～100%

測量精度：負離子：±5%；溫度：±0.5℃；濕度：±3%RH

分辨率：負離子：1個/cm³；溫度：0.1℃；濕度：0.1%

遷移率：0.4～1.0（cm2／V•sec）

測量間隔：間歇模式：≥3分鐘/次（出廠默認，可根據實際進行調整）；連續模式：1秒/次

顯示：5寸TFT真彩液晶觸摸顯示屏

供電電源：AC220V/DC12V

通訊接口：選配RS232/RS485/RJ45/GPRS

工作環境：溫度：-30～60℃；濕度：0～100%RH；大氣壓力：450～1060hpa；抗風能力：≤75m/s；

降水強度：6mm/min

平均功耗：≤15W

內置電源：12V/25AH

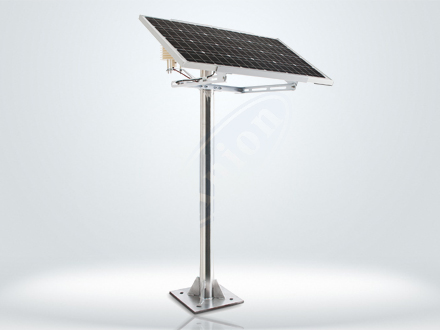

太陽能供電：支持太陽能供電

系統支持：1、基于B/S的數據采集發布軟件；2、基于GPRS的LED大屏發布系統,LED尺寸0-50平米可選，單色、雙色、全彩可選。

通訊協議：支持TTMB、MODBUS/氣象協議

儀器重量：17.15kg

主體尺寸：460×300×250（mm）

立桿支架：標配1.6～2.0米不銹鋼立桿，地籠、螺栓等

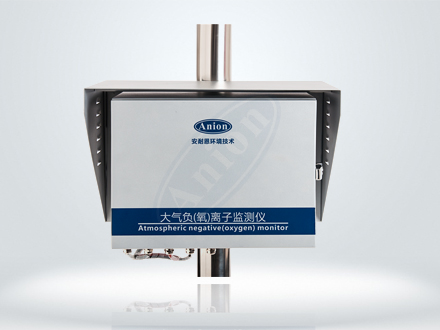

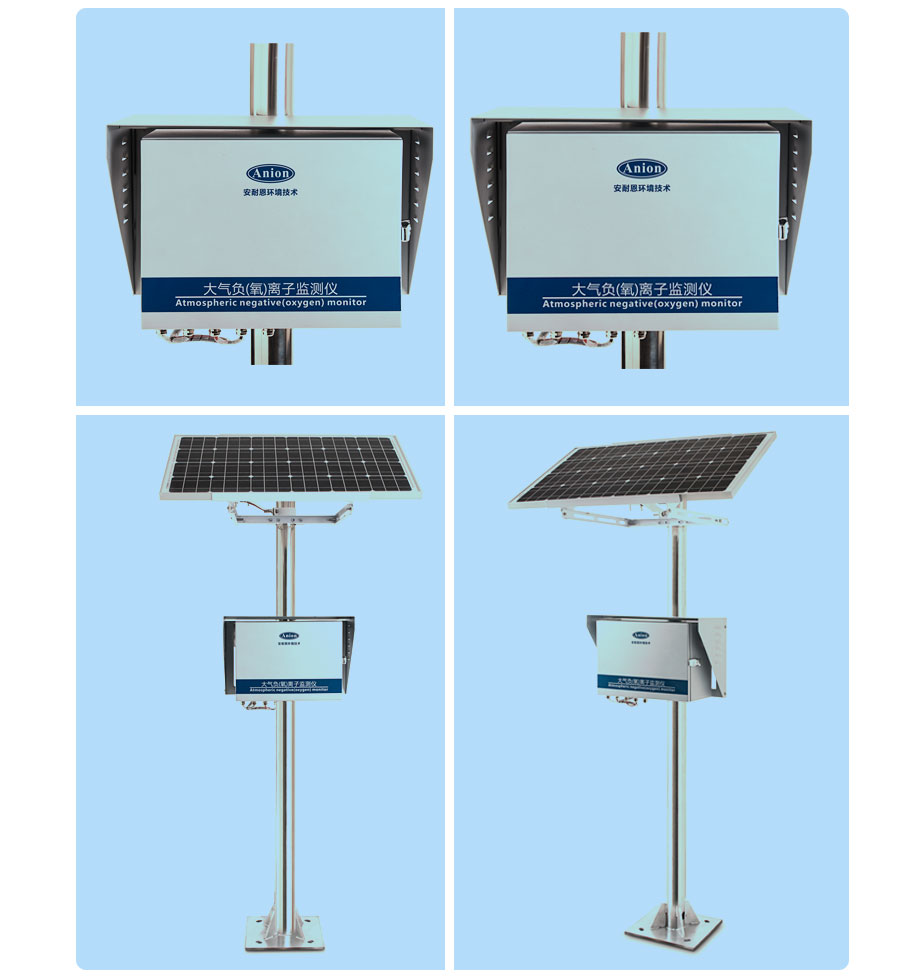

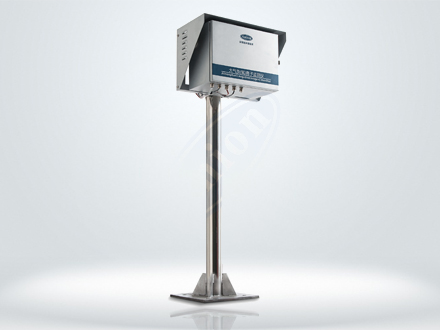

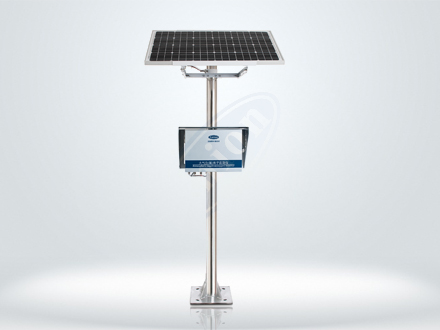

六、產品展示

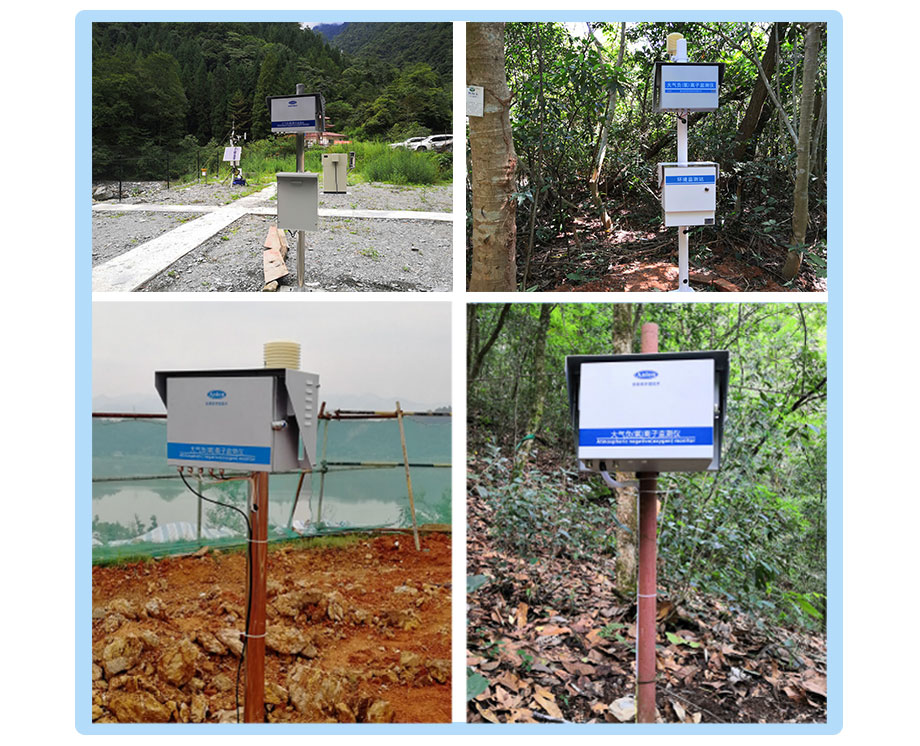

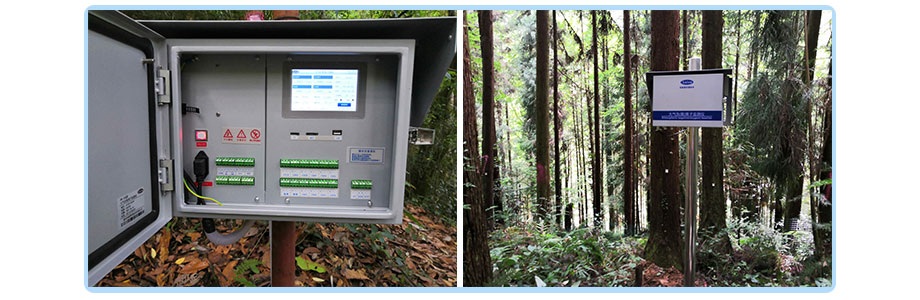

七、現場實例
